MULTILITE Система 3000 осветительная система, специально разработанная для создания ультрасовременных систем освещения. В отличие от стандартных систем, Систама 3000
воляет создать непрерывный световой ряд без промежутков между соседними люминесцентными лампами, а также комбинировать освещение прямым и отраженным светом .'В одном модуле.
Полностью сделанная из алюминия, модульная конструкция системы и широкое разнообразие источников света, которые могут -использоваться в данной системе, дают возможность разработать множество различных световых решений для самых разных сфер применений - для офисных центров, банков, магазинов, библиотек и т.д. Оконечники, соединители и крепежные принадлежности - такие же, как в Системе 6000.

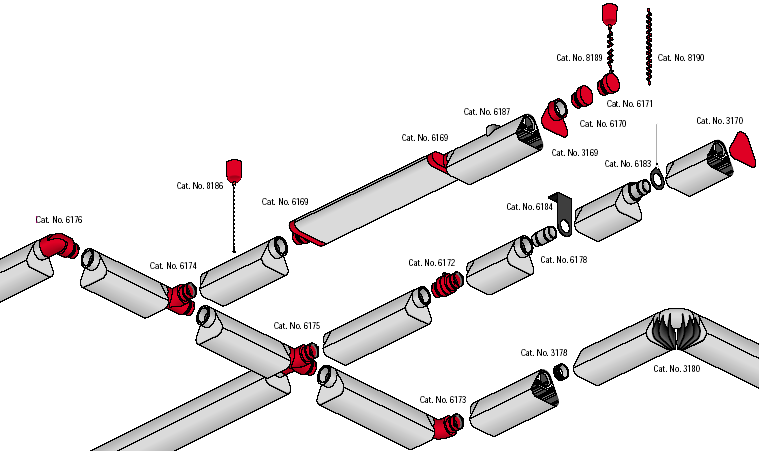

3 системы - 3000, 6000 и 8000 - могут комбинироваться в одной осветительной схеме.
Технические Характеристики
Модули: из алюминия, покрыты стойкой краской.
Оконечники и соединители: из алюминия, укомплектованы внутренними крепежом, покрыты краской.
Cat. № 3170 пластик.
Внутренний отражатель: зеркальный, покрыт чистым 99,99% алюминием.
Рассеиватель: из метакрилата, с внутренним продольным призматическим рифлением.
Решетка: из поликарбоната.
В соответствии со стандартами: ЕС 34.21-60598-1
Полностью сделанная из алюминия, модульная конструкция системы и широкое разнообразие источников света, которые могут -использоваться в данной системе, дают возможность разработать множество различных световых решений для самых разных сфер применений - для офисных центров, банков, магазинов, библиотек и т.д. Оконечники, соединители и крепежные принадлежности - такие же, как в Системе 6000.
3 системы - 3000, 6000 и 8000 - могут комбинироваться в одной осветительной схеме.
Технические Характеристики
Модули: из алюминия, покрыты стойкой краской.
Оконечники и соединители: из алюминия, укомплектованы внутренними крепежом, покрыты краской.
Cat. № 3170 пластик.
Внутренний отражатель: зеркальный, покрыт чистым 99,99% алюминием.
Рассеиватель: из метакрилата, с внутренним продольным призматическим рифлением.
Решетка: из поликарбоната.
В соответствии со стандартами: ЕС 34.21-60598-1
 |

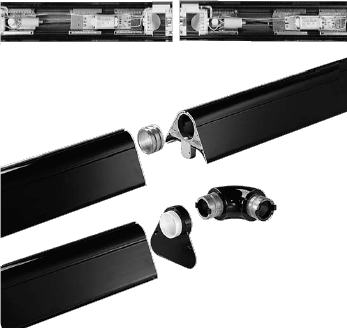

Электрическое соединение Все модули готовы к подключению и имеют 5х полюсные клеммные колодки на обоих концах, которые подходят для жестких и гибких кабелей сечением до 2,5 мм². L1 = подключение фазы вдоль всей линии. L2 = подключение фазы вдоль всей линии только для отдельного включения. L3 = подключение фазы вдоль всей линии только для отдельного включения. N = подключение нейтрали вдоль всей линии. ПРА: 230В 50Гц, кабель в термостойкой изоляции сечением 1,5 мм². Механическое соединение Прямые алюминиевые модули соединяются внутренними соединителями Cat. N° 3178. Модули могут также присоединяться гибким, Т-образным, Х-образным соединителям с помощью Cat. Na 3169 (оконечники соединителей). |

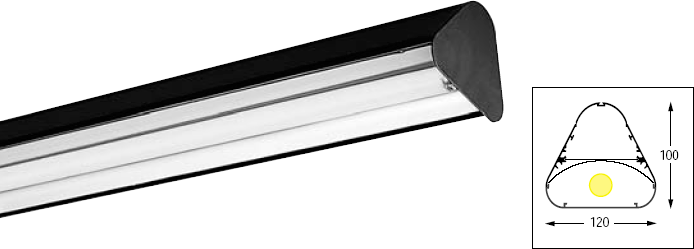

Cat. №3001
Класс: I, IP 20 (IP 40 при использовании рассеивателя Cat.№3151).
Модуль, готовый к подключению в сеть, с компенсацией коэффициента мощности для освещения прямым светом, с одной люминесцентной лампой типа Т8.
Без лампы.
| Тип | Длина (мм) | Вес (кг) |  |
Код продукта |
| 3001 118 WH | 610 | - | 1 | 38374 |
| 3001 118 BK | 610 | - | 1 | 38347 |
| 3001 136 WH | 1220 | - | 1 | 38375 |
| 3001 136 BK | 1220 | - | 1 | 38348 |
| 3001 158 WH | 1520 | - | 1 | 38376 |
| 3001 158 BK | 1520 | - | 1 | 38349 |

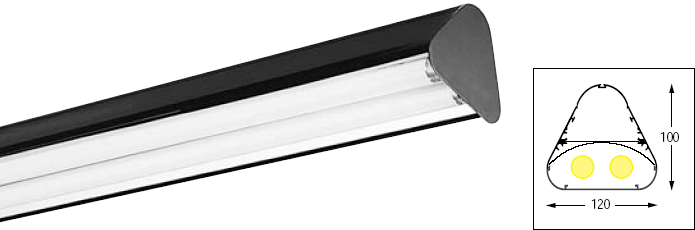

Cat. №3002
Класс: I, IP 20 (IP 40 при использовании рассеивателя Cat.№3151).
Модуль, готовый к подключению в сеть, с компенсацией коэффициента мощности для освещения прямым светом, с двумя люминесцентными лампами типа Т8.
Без лампы.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 3002 218 WH | 610 | - | 1 | 38377 |
| 3002 218 BK | 610 | - | 1 | 38350 |
| 3002 236 WH | 1220 | - | 1 | 38378 |
| 3002 236 BK | 1220 | - | 1 | 38351 |
| 3002 258 WH | 1520 | - | 1 | 38379 |
| 3002 258 BK | 1520 | - | 1 | 38352 |

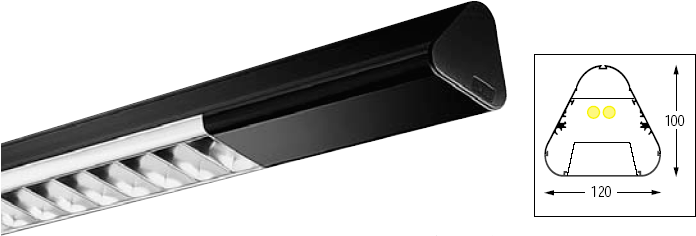

Cat. №3004
Класс: I, IP 20 (IP 40 при использовании рассеивателя Cat.№3151).
Модуль, готовый к подключению в сеть, с компенсацией коэффициента мощности и решеткой (яркость < 200 кд/m² для вертикальных углов более 60°) для одной люминесцентной лампы типа Т8.
Без лампы.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 3004 136 WH | 1650 | - | 1 | 38380 |
| 3004 136 BK | 1650 | - | 1 | 38381 |

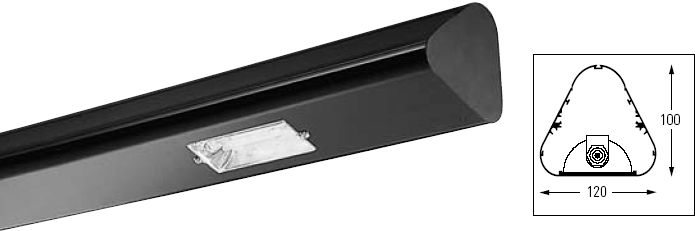

Cat. №3022
Класс: I, IP 20.
Модуль для установки одной линейной галогенной лампы с цоколем R7s.
Без лампы.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 3022 WH | - | - | 1 | 38382 |
| 3022 BK | - | - | 1 | 38383 |

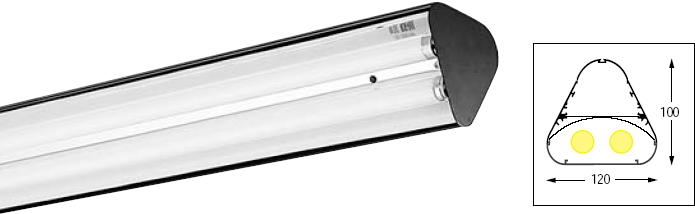

Cat. №3030
Класс: I, IP 20.
Модуль, готовый к подключению в сеть, с компенсацией коэффициента мощности освещения, с двумя люминесцентными лампами, комплектуется блоком аварийного освещения EES с одной лампой для постоянного освещения (продолжительностью 1 час).
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 3030 236 WH | 1220 | - | 1 | 38384 |
| 3030 236 BK | 1220 | - | 1 | 38353 |

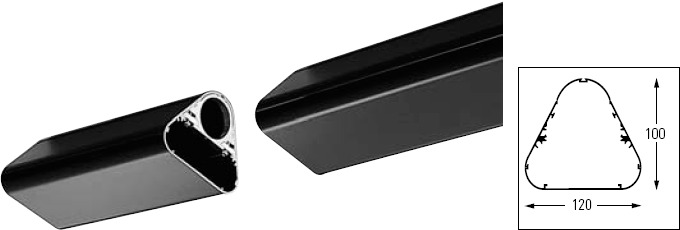

Cat. №3100
Структурный модуль (открывается при обслуживании), комплектуется соединительными переходными фрагментами.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 3100 300 WH | 300 | - | 1 | 38385 |
| 3100 300 BK | 300 | - | 1 | 38354 |
| 3100 610 WH | 610 | - | 1 | 38387 |
| 3100 610 BK | 610 | - | 1 | 38355 |
Cat. №3101
Соединительные переходные фрагменты (необходимы в случае обрезки структурных модулей).
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 3101 | - | - | 1 | 38356 |

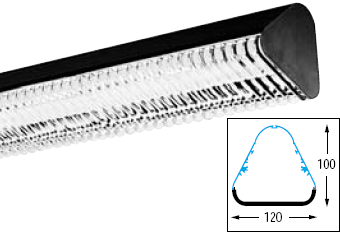

Cat. №3149
Решетка модульная, L = 304 мм, из поликарбоната, с металлическим покрытием, на защелках. Количество решеток на 1 светильник: 1 - 2 x 18Вт: 2 шт.; 1 - 2 x 36Вт: 4 шт.; 1 - 2 x 58Вт: 5 шт.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 3149 | - | - | 20/1 | 38357 |

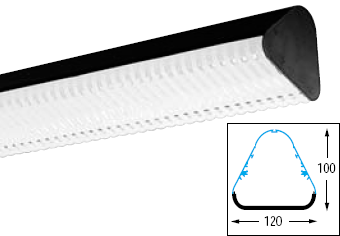

Cat. №3150
Решетка модульная, L = 304 мм, из поликарбоната, опаловая, на защелках. Количество решеток на 1 светильник: 11 -2 x 18Вт: 2 шт.; 1 - 2 x 36Вт: 4 шт.; 1 - 2 x 58Вт: 5 шт.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 8150 2 | - | - | 20/1 | 38358 |

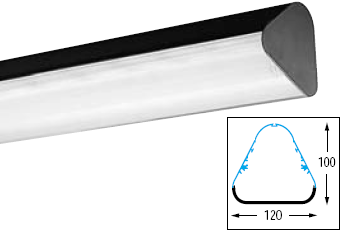

Cat. №3151
Рассеиватель из метакрилата, на защелках. Повышает уровень защиты с IP20 до IP 40.
| Тип | Для светильника | Длина (мм) | Вес (кг) | |
Код продукта |
| 8151 2 | 1-2 x 18W | - | - | 4/1 | 38359 |
| 8151 4 | 1-2 x 36W | - | - | 4/1 | 38360 |
| 8151 5 | 1-2 x 36W | - | - | 4/1 | 38361 |

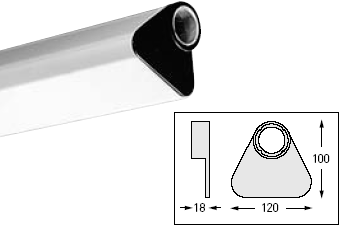

Cat. №3169
Оконечники для соединений.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 3169 WH | - | - | 15/1 | 38388 |
| 3169 BK | - | - | 15/1 | 38362 |

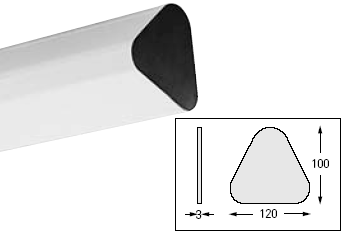

Cat. №3170
Пластиковые оконечники.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 3170 WH | - | - | 30/1 | 38390 |
| 3170 BK | - | - | 30/1 | 38363 |

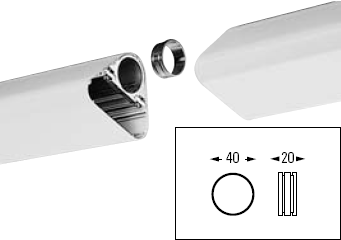

Cat. №3178
Прямой внутренний соединитель для обеспечения стыковки модулей без промежутков.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 3178 | - | - | 40/1 | 38364 |

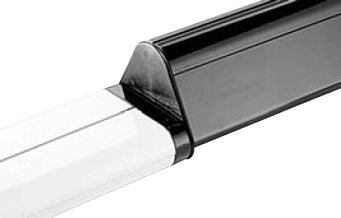

Cat. №3179
Прямой соединитель для стыковки Системы 8000 к Системе 3000.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 3179 WH | - | - | 10/1 | 38046 |
| 3179 RD | - | - | 10/1 | 38048 |
| 3179 BK | - | - | 10/1 | 38049 |

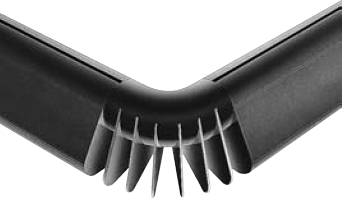

Cat. №3180
Декоративные ребристые пластиковые элементы для использования с Cat. N-6173.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 3180 WH | - | - | 15/1 | 38391 |
| 3180 BK | - | - | 15/1 | 38365 |
|
