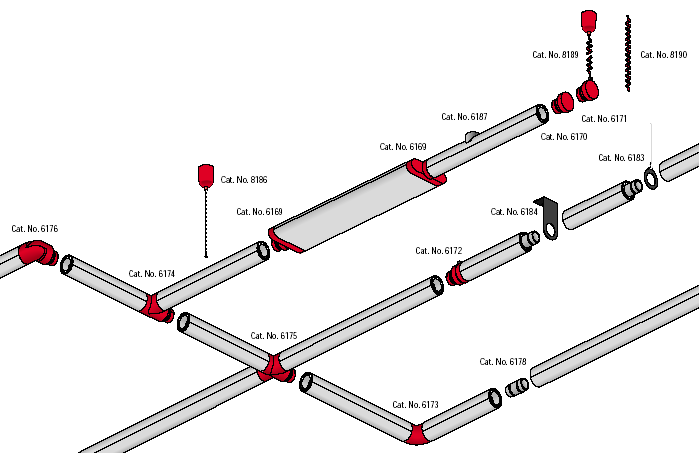

MULTILITE Система 6000 - экономичная одноламповая осветительная система, специально сконструированная для облегчения проектирования современных схем освещения. Сделанные из алюминия модули и соединения имеют одинаковое сечение, что позволяет моделировать непрерывные схемы освещения различной длины.
Модульная конструкция системы и широкое разнообразие источников света, которые могут использоваться в данной системе, позволяют создавать бесконечное количество световых решений, что дает возможность удовлетворять различные запросы - офисных центров, банков, магазинов, библиотек и т.д.
Технические Характеристики
Модули: из алюминиевого профиля, покрыты краской с термической обработкой. Три стандартных цвета.
Оконечники и соединители: из алюминия, укомплектованы внутренними крепежом, покрыты краской с термической обработкой. Три стандартных цвета.
Внутренний отражатель: зеркальный, покрыт чистым 99,99% алюминием.
Рассеиватель: из метакрилата, с внутренним призматическим рифлением.
Решетка: из поликарбоната.
В соответствии со стандартами: IEC 34.21-60598-1.
Модульная конструкция системы и широкое разнообразие источников света, которые могут использоваться в данной системе, позволяют создавать бесконечное количество световых решений, что дает возможность удовлетворять различные запросы - офисных центров, банков, магазинов, библиотек и т.д.
Технические Характеристики
Модули: из алюминиевого профиля, покрыты краской с термической обработкой. Три стандартных цвета.
Оконечники и соединители: из алюминия, укомплектованы внутренними крепежом, покрыты краской с термической обработкой. Три стандартных цвета.
Внутренний отражатель: зеркальный, покрыт чистым 99,99% алюминием.
Рассеиватель: из метакрилата, с внутренним призматическим рифлением.
Решетка: из поликарбоната.
В соответствии со стандартами: IEC 34.21-60598-1.
 |

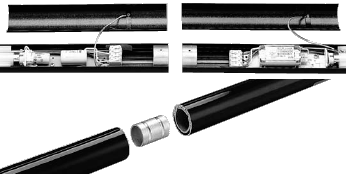

Электрическое соединение Все модули готовы к подключению и имеют 4х полюсные клеммные колодки на обоих концах, которые подходят для жестких и гибких кабелей сечением до 2,5 мм². L1 = подключение фазы вдоль всей линии. L2 = подключение фазы вдоль всей линии только для отдельного включения. N = подключение нейтрали вдоль всей линии. ПРА: 230В 50Гц, кабель в термостойкой изоляции сечением 1,5 мм². Механическое соединение Прямые алюминиевые модули соединяются при помощи вспомогательных принадлежностей Cat. №6178. |

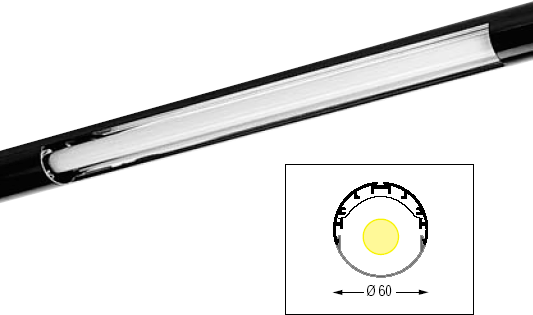

Cat. №6001
Класс: I, IP 20 (IP 40 при использовании рассеивателя Cat.№6151).
Модуль, готовый к годключению в сеть, с компенсацией коэффициента мощности, с одной люминесцентной лампой типа Т8.
Без лампы
| Тип | Длина (мм) | Вес (кг) |  |
Код продукта |
| 6001 118 WH | 1200 | 1,50 | 1 | 38255 |
| 6001 118 RD | 1200 | 1,50 | 1 | 38256 |
| 6001 118 BK | 1200 | 1,50 | 1 | 38257 |
| 6001 136 WH | 1800 | 2,00 | 1 | 38258 |
| 6001 136 RD | 1800 | 2,00 | 1 | 38260 |
| 6001 136 BK | 1800 | 2,00 | 1 | 38261 |
| 6001 158 WH | 2100 | 3,00 | 1 | 38263 |
| 6001 158 RD | 2100 | 3,00 | 1 | 38264 |
| 6001 158 BK | 2100 | 3,00 | 1 | 38265 |
Cat. №6015
Класс: I, IP 40.
Модуль для установки 2х 50Вт 12В галогенных лампы с цоколем GY6.35. Комплектуется электромагнитным трансформатором 230В 50Гц.
Без лампы
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 6015 250 WH | 600 | 1,30 | 1 | 38371 |
| 6015 250 RD | 600 | 1,30 | 1 | 38372 |
| 6015 250 BK | 600 | 1,30 | 1 | 38373 |

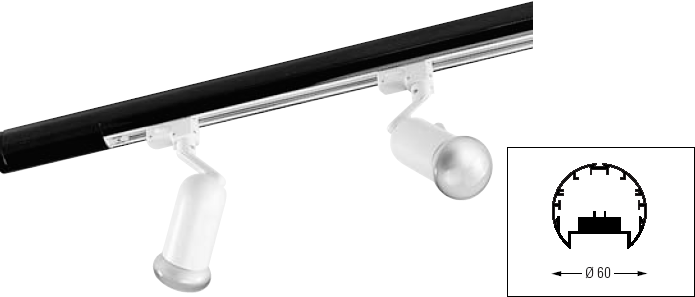

Cat. №6018
Класс: I.
Модуль со встроенным шинопроводом 230В для светильников Guzzini, Erco, Staff, Hoffmeister, Nokia (лампы и светильники не входят в комплект).
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 6018 WH | 1500 | 2,60 | 1 | 38266 |
| 6018 RD | 1500 | 2,60 | 1 | 38267 |
| 6018 BK | 1500 | 2,60 | 1 | 38268 |

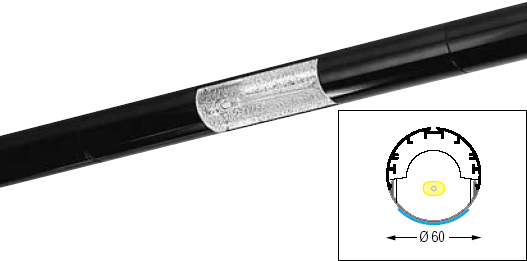

Cat. №6022
Класс: I, IP 40.
Модуль для установки линейных галогенных ламп с цоколем R7s. Комплектуется защитным стеклом Cat №6166.
Без лампы
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 6022 WH | 300 | 0,50 | 1 | 38272 |
| 6022 RD | 300 | 0,50 | 1 | 38273 |
| 6022 BK | 300 | 0,50 | 1 | 38274 |

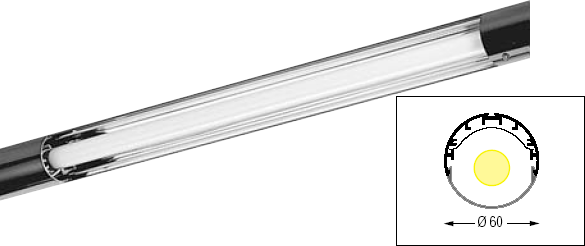

Cat. №6030
Класс: I, IP 40 при использовании рассеивателя Cat.№6151.
Модуль аварийного освещения для люминесцентной лампы с блоком EES для постоянного освещения (продолжительностью 1 час).
Без лампы
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 6030 WH | 1500 | 1,00 | 1 | 38276 |
| 6030 RD | 1500 | 1,00 | 1 | 38280 |
| 6030 BK | 1500 | 1,00 | 1 | 38281 |

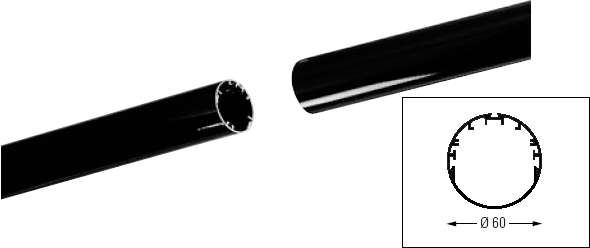

Cat. №6100
Структурный модуль (открывается при обслуживании), комплектуется соединительными переходными кольцами.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 6100 300 WH | 300 | 0,40 | 1 | 38283 |
| 6100 300 RD | 300 | 0,40 | 1 | 38284 |
| 6100 300 BK | 300 | 0,40 | 1 | 38285 |
| 6100 600 WH | 600 | 0,70 | 1 | 38286 |
| 6100 600 RD | 600 | 0,70 | 1 | 38287 |
| 6100 600 BK | 600 | 0,70 | 1 | 38289 |
| 6100 1200 WH | 1200 | 1,20 | 1 | 38290 |
| 6100 1200 RD | 1200 | 1,20 | 1 | 38291 |
| 6100 1200 BK | 1200 | 1,20 | 1 | 38292 |
| 6100 1800 WH | 1800 | 1,70 | 1 | 38293 |
| 6100 1800 RD | 1800 | 1,70 | 1 | 38294 |
| 6100 1800 BK | 1800 | 1,70 | 1 | 38295 |
| 6100 2100 WH | 2100 | 2,00 | 1 | 38296 |
| 6100 2100 RD | 2100 | 2,00 | 1 | 38297 |
| 6100 2100 BK | 2100 | 2,00 | 1 | 38298 |

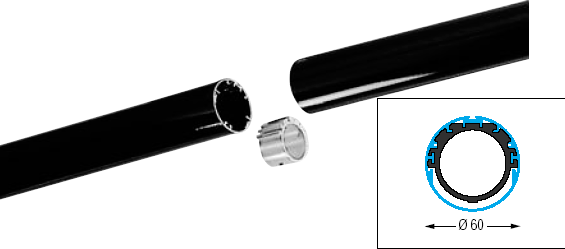

Cat. №6101
Соединительные переходные кольца (необходимы в случае обрезки структурных модулей).
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 6101 | - | - | 1 | 38299 |

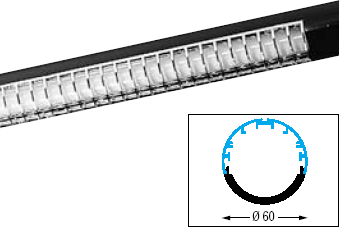

Cat. №6149
Решетка из поликарбоната металлизированная, на защелках.
| Тип | Для светильника | Длина (мм) | Вес (кг) | |
Код продукта |
| 6149 2 | 1 x 18 | - | - | 24/1 | 38302 |
| 6149 4 | 1 x 36 | - | - | 12/1 | 38305 |
| 6149 5 | 1 x 36 | - | - | 10/1 | 38307 |

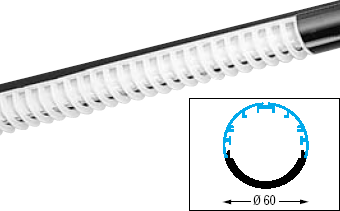

Cat. №6150
Решетка из поликарсоната опаловая, на защелках.
| Тип | Для светильника | Длина (мм) | Вес (кг) | |
Код продукта |
| 6150 2 | 1 x 18 | - | - | 24/1 | 38308 |
| 6150 4 | 1 x 36 | - | - | 12/1 | 38309 |
| 6150 5 | 1 x 36 | - | - | 10/1 | 38310 |

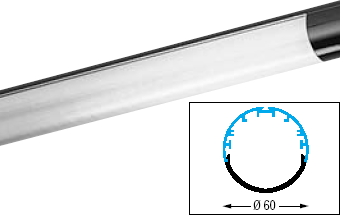

Cat. №6151
Рассеиватель из метакрилата, на защелках. Повышает уровень защиты с IP 20 до IP 40.
| Тип | Для светильника | Длина (мм) | Вес (кг) | |
Код продукта |
| 6151 2 | 1 x 18 | - | - | 8/1 | 38312 |
| 6151 4 | 1 x 36 | - | - | 8/1 | 38313 |
| 6151 5 | 1 x 36 | - | - | 8/1 | 38314 |

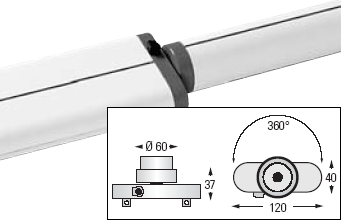

Cat. №6169
Прямой соединитель для стыковки Системы 6000 к Системе 8000, с внутренним крепежом.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 6169 WH | - | - | 10/1 | 38316 |
| 6169 RD | - | - | 10/1 | 38317 |
| 6169 BK | - | - | 10/1 | 38318 |

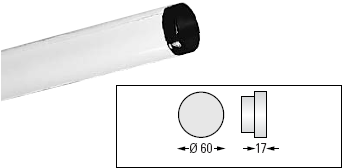

Cat. №6170
Оконечник.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 6170 WH | - | - | 25/1 | 38320 |
| 6170 RD | - | - | 25/1 | 38322 |
| 6170 BK | - | - | 25/1 | 38323 |
Cat. №6171
Оконечник с клеммной коробкой и кабельным зажимом.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 6171 WH | - | - | 25/1 | 38324 |
| 6171 RD | - | - | 25/1 | 38325 |
| 6171 BK | - | - | 25/1 | 38326 |

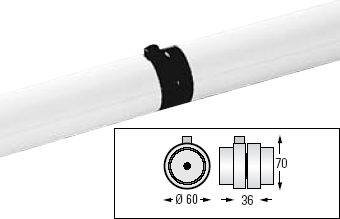

Cat. №6172
Вращающийся прямой соединитель.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 6172 WH | - | - | 15/1 | 38327 |
| 6172 RD | - | - | 15/1 | 38328 |
| 6172 BK | - | - | 15/1 | 38329 |

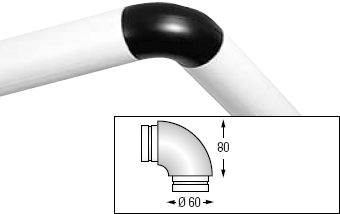

Cat. №6173
Горизонтальный/вертикальный L-образный (90°) соединитель.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 6173 WH | - | - | 10/1 | 38330 |
| 6173 RD | - | - | 10/1 | 38331 |
| 6173 BK | - | - | 10/1 | 38332 |

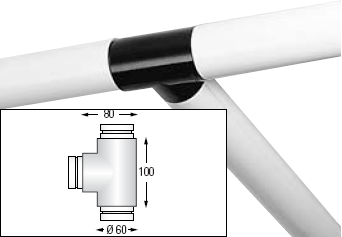

Cat. №6174
Т-образный горизонтальный/вертикальный соединитель.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 6174 WH | - | - | 6/1 | 38333 |
| 6174 RD | - | - | 6/1 | 38334 |
| 6174 BK | - | - | 6/1 | 38335 |

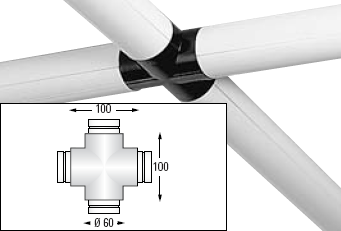

Cat. №6175
Х-образныи горизонтальный/вертикальный соединитель.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 6175 WH | - | - | 5/1 | 38337 |
| 6175 RD | - | - | 5/1 | 38338 |
| 6175 BK | - | - | 5/1 | 38339 |

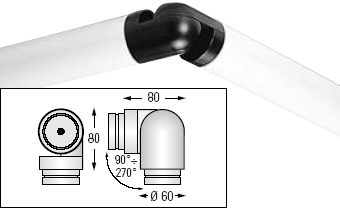

Cat. №6176
Регулируемый горизонтальный/вертикальный (90°-270°) соединитель.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 6176 WH | - | - | 10/1 | 38340 |
| 6176 RD | - | - | 10/1 | 38341 |
| 6176 BK | - | - | 10/1 | 38342 |

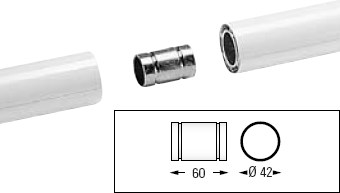

Cat. №6178
Внутренний прямой соединитель для стыковки модулей.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 6178 | - | - | 30/1 | 38343 |

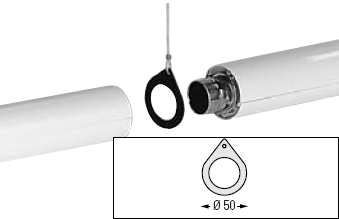

Cat. №6183
Межмодульный кронштейн подвески.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 6183 | - | - | 60/1 | 38344 |

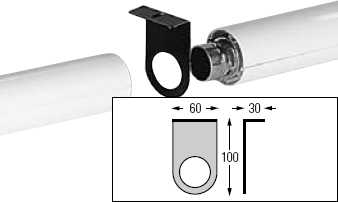

Cat. №6184
Кронштейн настенного крепежа.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 6184 | - | - | 50/1 | 38345 |

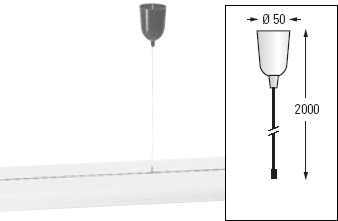

Cat. №6186
Комплект для подвеса с 2-х метровым стальным тросиком и потолочным колпачком.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 6186 WH | - | - | 40/1 | 38226 |
| 6186 RD | - | - | 40/1 | 38227 |
| 6186 BK | - | - | 40/1 | 38228 |

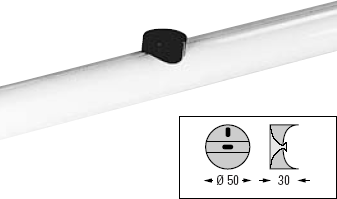

Cat. №6187
Регулируемый жесткий потолочный кронштейн.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 6187 | - | - | 40/1 | 38346 |

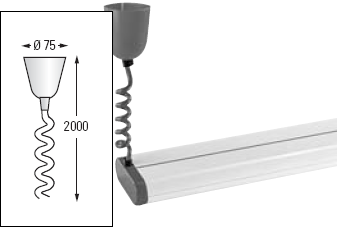

Cat. №6189
Комплект подвода питания с клеммной колодкой, большим потолочным колпачком и сетевым кабелем 3 x 1,5 мм² длинной 2м.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 6189 WH | - | - | 10/1 | 38233 |
| 6189 RD | - | - | 10/1 | 38234 |
| 6189 BK | - | - | 10/1 | 38235 |
Cat. №6190
Сетевой кабель 3 x 1,5 мм² длинной 2м.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 6190 WH | - | - | 12/1 | 38081 |
| 6190 RD | - | - | 12/1 | 38239 |
| 6190 BK | - | - | 12/1 | 38082 |
|
