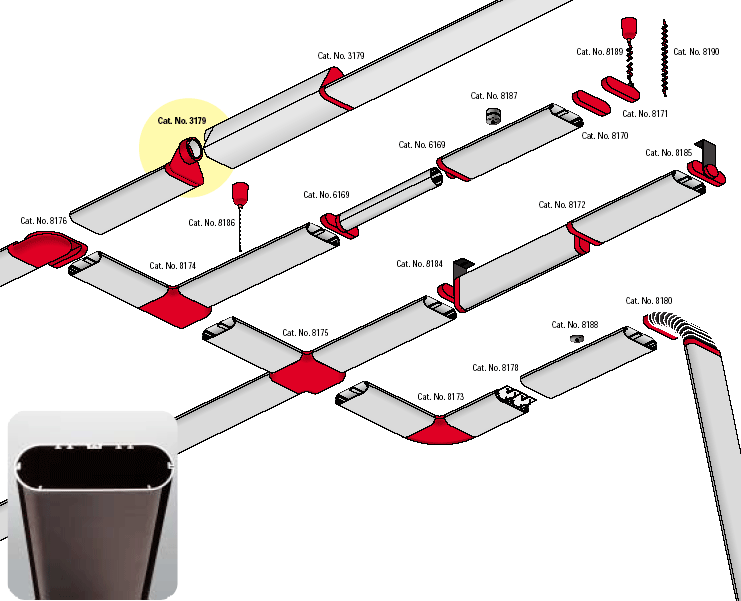

MULTILITE Система 8000 - компактная одно- или двухламповая осветительная система, специально сконструированная для облегчения проектирования современных внутреннихm схем освещения. Сделанные из алюминия модули и соединения имеют одинаковое сечение, что позволяет моделировать непрерывные схемы освещения различной длины. Модульная конструкция системы и широкое разнообразие источников света, которые могут использоваться в данной системе, позволяют создавать бесконечное количество световых решений, что дает возможность удовлетворять различные запросы - офисных центров, банков, магазинов, библиотек и т.д. Новый соединительный модуль Cat. №3179 может использоваться для комбинирования элементов Системы 8000 и Системы 3000. Новая решетка (Cat. N- 3004) Системы 3000 идеально подходит для установки в помещениях с видеотерминалами.
Технические Характеристики
Модули: из алюминиевого профиля, покрыты краской с термической обработкой. Три стандартных цвета.
Оконечники и соединители: из алюминия, укомплектованы внутренними крепежом, покрыты краской с термической обработкой. Три стандартных цвета.
Внутренний отражатель: из алюминия, гладкий, с защитным слоем из полиэстера.
Рассеиватель: из метакрилата, с внутренним призматическим рифлением.
Решетка: из поликарбоната.
В соответствии со стандартами: IEC 34.21 - 60598-1.
Технические Характеристики
Модули: из алюминиевого профиля, покрыты краской с термической обработкой. Три стандартных цвета.
Оконечники и соединители: из алюминия, укомплектованы внутренними крепежом, покрыты краской с термической обработкой. Три стандартных цвета.
Внутренний отражатель: из алюминия, гладкий, с защитным слоем из полиэстера.
Рассеиватель: из метакрилата, с внутренним призматическим рифлением.
Решетка: из поликарбоната.
В соответствии со стандартами: IEC 34.21 - 60598-1.
 |

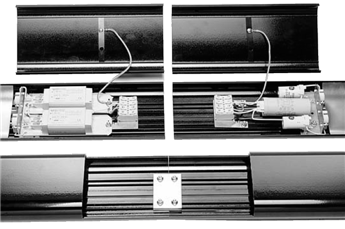

Электрическое соединение Все модули готовы к подключению и имеют 4х полюсные клеммные колодки на обоих концах, которые подходят для жестких и гибких кабелей сечением до 2,5 мм². L1 = подключение фазы вдоль всей линии. L2 = подключение фазы вдоль всей линии только для отдельного включения. N = подключение нейтрали вдоль всей линии. ПРА: 230В 50Гц, кабель в термостойкой изоляции сечением 1,5 мм². Механическое соединение Прямые алюминиевые модули соединяются при помощи вспомогательных принадлежностей Cat. №8178. |

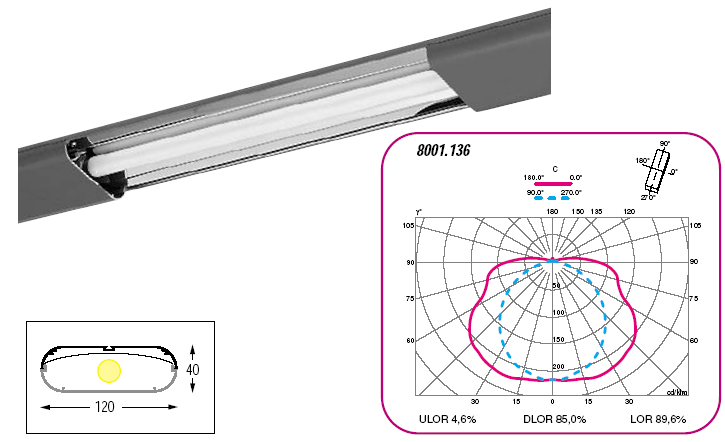

Cat. №8001
Класс: I, IP 20 (IP 40 при использовании рассеивателя Cat.№8151).
Модуль, готовый к подключению в сеть, с компенсацией коэффициента мощности, с одной люминесцентной лампой типа Т8.
Без лампы
| Тип | Длина (мм) | Вес (кг) |  |
Код продукта |
| 8001 118 WH | 1100 | 2,20 | 1 | 38083 |
| 8001 118 RD | 1100 | 2,20 | 1 | 38084 |
| 8001 118 BK | 1100 | 2,20 | 1 | 38085 |
| 8001 136 WH | 1650 | 2,90 | 1 | 38086 |
| 8001 136 RD | 1650 | 2,90 | 1 | 38087 |
| 8001 136 BK | 1650 | 2,90 | 1 | 38088 |
| 8001 158 WH | 2200 | 4,20 | 1 | 38089 |
| 8001 158 RD | 2200 | 4,20 | 1 | 38090 |
| 8001 158 BK | 2200 | 4,20 | 1 | 38091 |

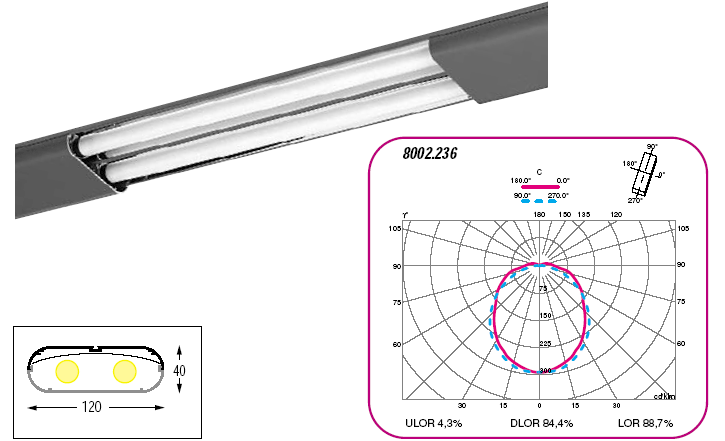

Cat. №8002
Класс: I, IP 20 (IP 40 при использовании рассеивателя Cat.№8151).
Модуль, готовый к подключению в сеть, с компенсацией коэффициента мощности, с одной люминесцентной лампой типа Т8.
Без лампы
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 8002 218 WH | 1100 | 2,80 | 1 | 38093 |
| 8002 218 RD | 1100 | 2,80 | 1 | 38094 |
| 8002 218 BK | 1100 | 2,80 | 1 | 38095 |
| 8002 236 WH | 1650 | 3,50 | 1 | 38096 |
| 8002 236 RD | 1650 | 3,50 | 1 | 38097 |
| 8002 236 BK | 1650 | 3,50 | 1 | 38098 |
| 8002 258 WH | 2200 | 6,00 | 1 | 38099 |
| 8002 258 RD | 2200 | 6,00 | 1 | 38101 |
| 8002 258 BK | 2200 | 6,00 | 1 | 38102 |

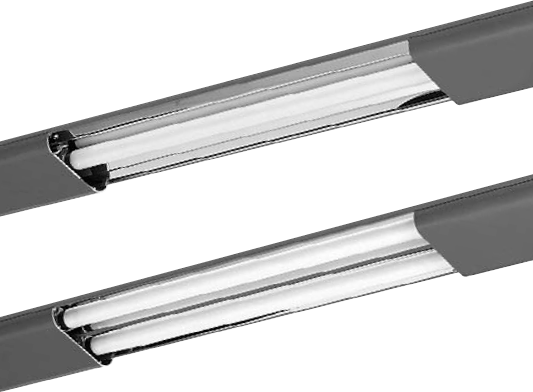

Cat. №8025
Класс: I, IP 20.
Модуль, готовый к подключению в сеть, с компенсацией коэффициента мощности, с одной люминесцентной лампой типа Т8.
Без лампы
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 8025 136 WH EB | 1650 | 2,65 | 1 | 38022 |
| 8025 136 RD EB | 1650 | 2,65 | 1 | 38023 |
| 8025 136 BK EB | 1650 | 2,65 | 1 | 38024 |
| 8025 158 WH EB | 2200 | 3,70 | 1 | 38027 |
| 8025 158 RD EB | 2200 | 3,70 | 1 | 38029 |
| 8025 158 BK EB | 2200 | 3,70 | 1 | 38030 |
| 8025 236 WH EB | 1650 | 2,80 | 1 | 38036 |
| 8025 236 RD EB | 1650 | 2,80 | 1 | 38037 |
| 8025 236 BK EB | 1650 | 2,80 | 1 | 38038 |
| 8025 258 WH EB | 2200 | 4,80 | 1 | 38041 |
| 8025 258 RD EB | 2200 | 4,80 | 1 | 38042 |
| 8025 258 BK EB | 2200 | 4,80 | 1 | 38043 |
Cat. №8030
Класс: I, IP 20 (IP 40 при использовании рассеивателя Cat.№8151).

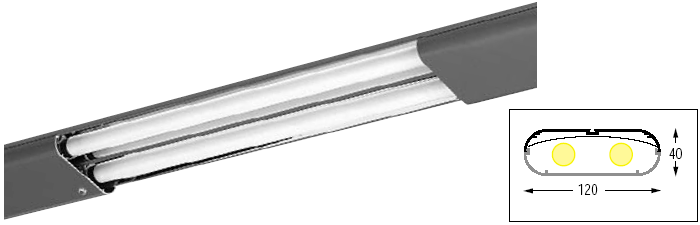

Модуль аварийного освещения для люминесцентной лампы с блоком EES для постоянного освещения (продолжительностью 1 час).
Без лампы
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 8030 218 WH EES | 1100 | 3,20 | 1 | 38112 |
| 8030 218 RD EES | 1100 | 3,20 | 1 | 38113 |
| 8030 218 BK EES | 1100 | 3,20 | 1 | 38116 |
| 8030 236 WH EES | 1650 | 4,00 | 1 | 38117 |
| 8030 236 RD EES | 1650 | 4,00 | 1 | 38118 |
| 8030 236 BK EES | 1650 | 4,00 | 1 | 38119 |
| 8030 258 WH EES | 2200 | 6,50 | 1 | 38120 |
| 8030 258 RD EES | 2200 | 6,50 | 1 | 38122 |
| 8030 258 BK EES | 2200 | 6,50 | 1 | 38125 |
Cat. №8015
Класс: I, IP 20.

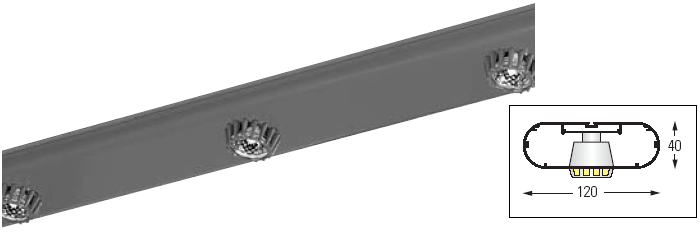

Модуль для установки Зх галогенных лампы 35Вт 12В с дихроичным отражателем типа MR 16. Комплектуется круглыми алюминиевыми гайками и электромагнитным трансформатором 230В 50Гц с термозащитой.
Без лампы
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 8015 WH | 1100 | 2,20 | 1 | 38103 |
| 8015 RD | 1100 | 2,20 | 1 | 38104 |
| 8015 BK | 1100 | 2,20 | 1 | 38105 |

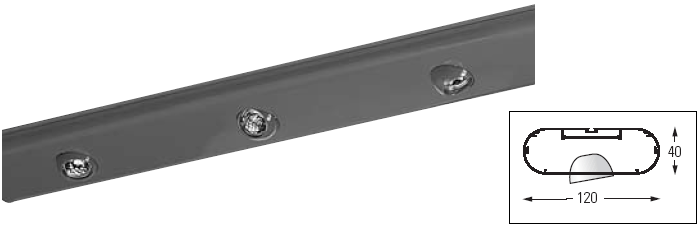

Cat. №8016
Класс: I, IP 20.
Модуль для установки галогенных ламп 35Вт 12В с дихроичным стеклом типа MR11 в арматуру „рыбий глаз". Комплектуется электромагнитным трансформатором 230В 50Гц с термозащитой.
Без лампы
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 8016 WH | 1100 | 2,20 | 1 | 38106 |
| 8016 RD | 1100 | 2,20 | 1 | 38107 |
| 8016 BK | 1100 | 2,20 | 1 | 38108 |

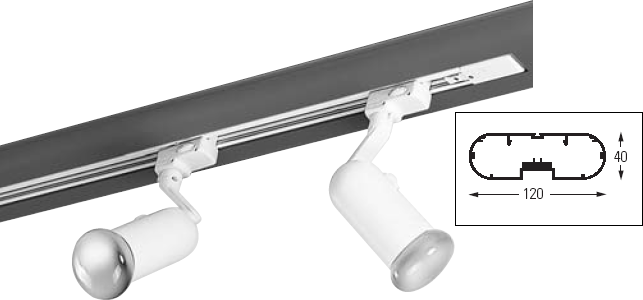

Cat. №8018
Класс: I
Модуль со встроенным шинопроводом 230В для светильников Guzzini, Erco, Staff, Hoffmeister, Nokia с адаптерами (лампы и светильники не входят в комплект).
Без лампы
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 8018 WH | 1100 | 3,80 | 1 | 38126 |
| 8018 RD | 1100 | 3,80 | 1 | 38127 |
| 8018 BK | 1100 | 3,80 | 1 | 38128 |
Cat. №8022
Класс: I

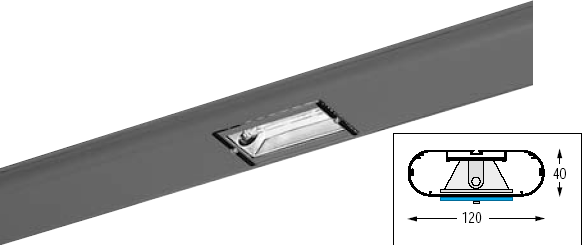

Модуль для установки линейных галогенных ламп с цоколем R7s. Комплектуется защитным стеклом Cat. №8166.
Без лампы
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 8022 WH | 550 | 1,00 | 1 | 38109 |
| 8022 RD | 550 | 1,00 | 1 | 38110 |
| 8022 BK | 550 | 1,00 | 1 | 38111 |

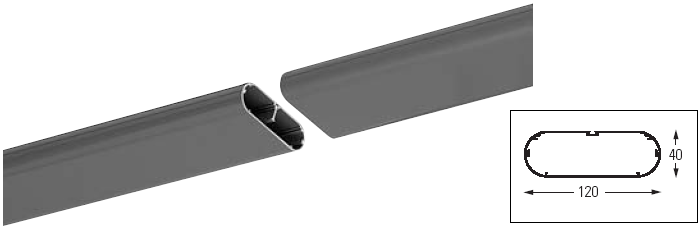

Cat. №8100
Структурный модуль (открывается при обслуживании).
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 8100 275 WH | 275 | 0,40 | 1 | 38129 |
| 8100 275 RD | 275 | 0,40 | 1 | 38130 |
| 8100 275 BK | 275 | 0,40 | 1 | 38131 |
| 8100 550 WH | 550 | 0,80 | 1 | 38132 |
| 8100 550 RD | 550 | 0,80 | 1 | 38133 |
| 8100 550 BK | 550 | 0,80 | 1 | 38134 |
| 8100 1100 WH | 1100 | 1,50 | 1 | 38135 |
| 8100 1100 RD | 1100 | 1,50 | 1 | 38136 |
| 8100 1100 BK | 1100 | 1,50 | 1 | 38137 |
| 8100 1650 WH | 1650 | 2,20 | 1 | 38138 |
| 8100 1650 RD | 1650 | 2,20 | 1 | 38139 |
| 8100 1650 BK | 1650 | 2,20 | 1 | 38140 |
| 8100 2200 WH | 2200 | 3,00 | 1 | 38141 |
| 8100 2200 RD | 2200 | 3,00 | 1 | 38142 |
| 8100 2200 BK | 2200 | 3,00 | 1 | 38143 |

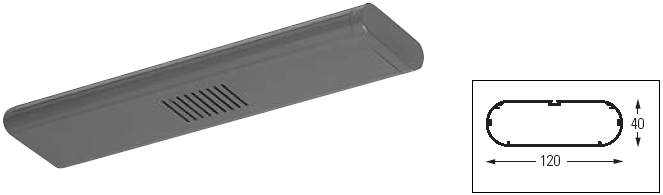

Cat. №8140
Модуль с встроенным 1W/4 ОМ громкоговорителем.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 8140 WH | 550 | 0,90 | 1 | 38144 |
| 8140 RD | 550 | 0,90 | 1 | 38145 |
| 8140 BK | 550 | 0,90 | 1 | 38146 |

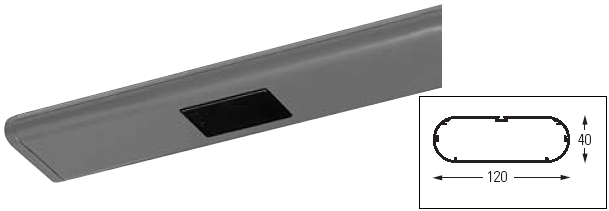

Cat. №8141
Модуль с монтажной коробкой.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 8141 WH | 550 | 0,80 | 1 | 38147 |
| 8141 RD | 550 | 0,80 | 1 | 38150 |
| 8141 BK | 550 | 0,80 | 1 | 38149 |

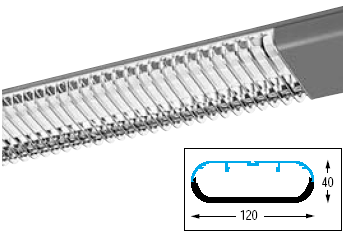

Cat. №8149
Решетка из поликарбоната с металлическим покрытием, на защелках.
| Тип | Для светильника | Длина (мм) | Вес (кг) | |
Код продукта |
| 8149 2 | 1-2 x 18 | - | - | 12/1 | 38151 |
| 8149 4 | 1-2 x 36 | - | - | 7/1 | 38152 |
| 8149 5 | 1-2 x 36 | - | - | 5/1 | 38153 |

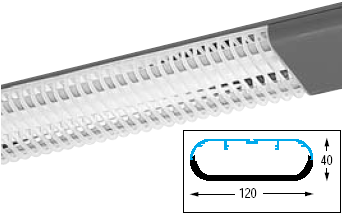

Cat. №8150
Решетка из поликарбоната опаловая, на защелках.
| Тип | Для светильника | Длина (мм) | Вес (кг) | |
Код продукта |
| 8150 2 | 1-2 x 18 | - | - | 12/1 | 38158 |
| 8150 4 | 1-2 x 36 | - | - | 7/1 | 38160 |
| 8150 5 | 1-2 x 36 | - | - | 5/1 | 38161 |

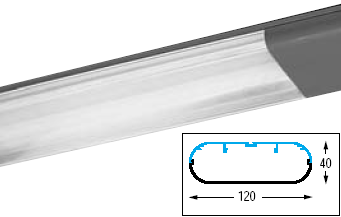

Cat. №8151
Рассеиватель из метакрилата, на защелках. Повышает уровень защиты с IP 20 до IP 40.
| Тип | Для светильника | Длина (мм) | Вес (кг) | |
Код продукта |
| 8151 2 | 1-2 x 18 | - | - | 4/1 | 38162 |
| 8151 4 | 1-2 x 36 | - | - | 4/1 | 38163 |
| 8151 5 | 1-2 x 36 | - | - | 4/1 | 38164 |
Cat. №8165

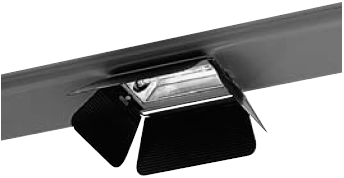

Регулируемые шторки для Cat. № 8022, 8300 и 8400.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 8165 | - | - | 1 | 38165 |
Cat. №8166
Защитное стекло для Cat. № 8022, 8300 и 8400.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 8166 | - | - | 1 | 38166 |

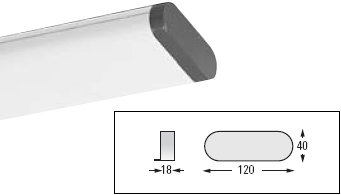

Cat. №8170
Оконечник с внутренним крепежом.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 8170 WH | - | - | 25/1 | 38167 |
| 8170 RD | - | - | 25/1 | 38168 |
| 8170 BK | - | - | 25/1 | 38169 |
Cat. №8171
Оконечник с внутренним крепежом.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 8171 WH | - | - | 25/1 | 38170 |
| 8171 RD | - | - | 25/1 | 38171 |
| 8171 BK | - | - | 25/1 | 38172 |
Cat. №8172

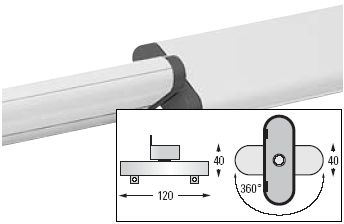

Вращающийся прямой соединитель с внутренним крепежом.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 8172 WH | - | - | 15/1 | 38173 |
| 8172 RD | - | - | 15/1 | 38174 |
| 8172 BK | - | - | 15/1 | 38175 |
Cat. №8173

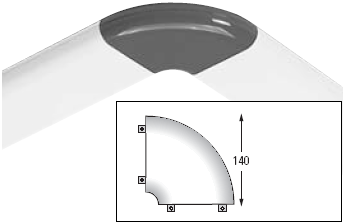

Горизонтальный L-образный (90°) соединитель с внутренним крепежом.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 8173 WH | - | - | 12/1 | 38177 |
| 8173 RD | - | - | 12/1 | 38178 |
| 8173 BK | - | - | 12/1 | 38179 |
Cat. №8174

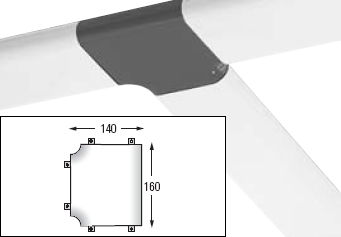

Т-образный соединитель с внутренним крепежом.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 8174 WH | - | - | 10/1 | 38180 |
| 8174 RD | - | - | 10/1 | 38186 |
| 8174 BK | - | - | 10/1 | 38188 |

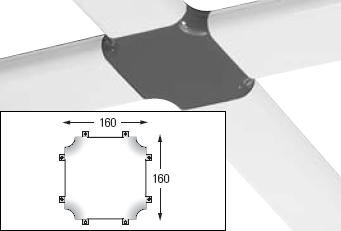

Cat. №8175
Х-образный соединитель с внутренним крепежом.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 8175 WH | - | - | 7/1 | 38189 |
| 8175 RD | - | - | 7/1 | 38190 |
| 8175 BK | - | - | 7/1 | 38191 |
Cat. №8176

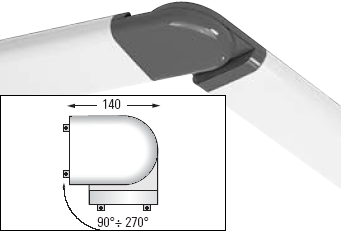

Регулируемый (90°-270°) горизонтальный соединитель с внутренним крепежом.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 8176 WH | - | - | 7/1 | 38192 |
| 8176 RD | - | - | 7/1 | 38193 |
| 8176 BK | - | - | 7/1 | 38194 |
Cat. №8178

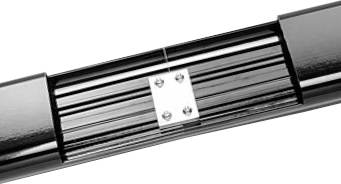

Прямой внутренний соединитель для стыковки модулей.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 8178 | - | - | 50/1 | 38222 |
Cat. №8180

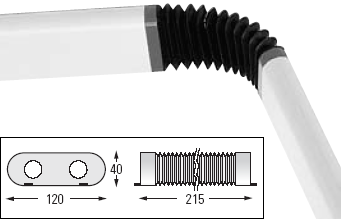

Гибкий вертикальный (90°-270°) соединитель с оконечниками и внутренним крепежом..
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 8180 WH | - | - | 5/1 | 38195 |
| 8180 RD | - | - | 5/1 | 38185 |
| 8180 BK | - | - | 5/1 | 38221 |

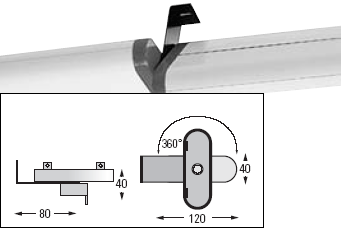

Cat. №8184
Вращающийся прямой соединитель с оконечниками с внутренним крепежом и настенно-потолочным кронштейном..
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 8184 WH | - | - | 12/1 | 38236 |
| 8184 RD | - | - | 12/1 | 38237 |
| 8184 BK | - | - | 12/1 | 38238 |
Cat. №8185

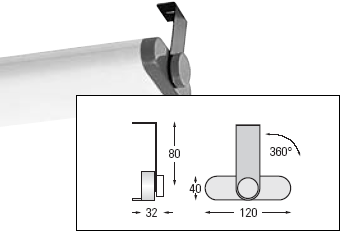

Оконечник с внутренним крепежом и настенно-потолочным кронштейном.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 8185 WH | - | - | 12/1 | 38223 |
| 8185 RD | - | - | 12/1 | 38224 |
| 8185 BK | - | - | 12/1 | 38225 |

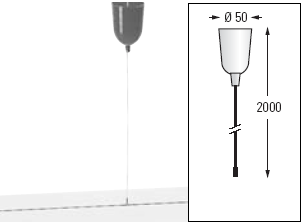

Cat. №8186
Комплект для подвеса с 2-х метровым стальным тросиком и потолочным колпачком.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 8186 WH | - | - | 40/1 | 38226 |
| 8186 RD | - | - | 40/1 | 38227 |
| 8186 BK | - | - | 40/1 | 38228 |

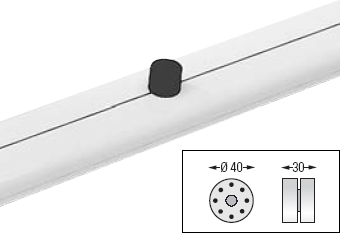

Cat. №8187
Регулируемый жесткий потолочный кронштейн.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 8187 | - | - | 40/1 | 38230 |

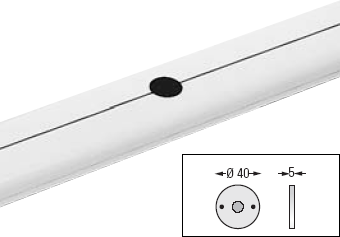

Cat. №8188
Компенсатор для модулей.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 8188 | - | - | 100/1 | 38231 |
Cat. №8189

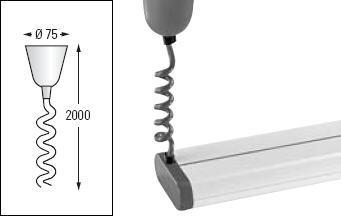

Комплект подвода питания с крюком для подвески, клеммной колодкой, большим потолочным колпачком и сетевым кабелем 3 ? 1,5 мм2 длинной 2 м.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 8189 WH | - | - | 10/1 | 38233 |
| 8189 RD | - | - | 10/1 | 38234 |
| 8189 BK | - | - | 10/1 | 38235 |
Cat. №8190
Сетевой кабель 3 x 1,5 мм² длинной 2 м.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 8190 WH | - | - | 12/1 | 38081 |
| 8190 RD | - | - | 12/1 | 38239 |
| 8190 BK | - | - | 12/1 | 38082 |
Cat. №6169

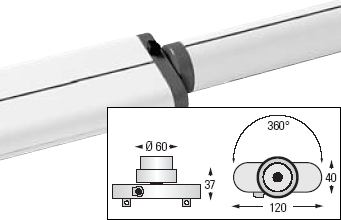

Прямой соединитель для стыковки Системы 6000 к Системе 8000, с внутренним крепежом.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 6169 WH | - | - | 10/1 | 38316 |
| 6169 RD | - | - | 10/1 | 38317 |
| 6169 BK | - | - | 10/1 | 38318 |

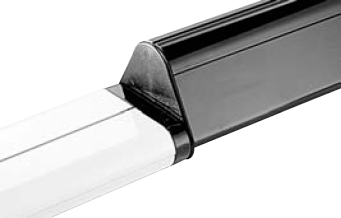

Cat. №3179
Прямой соединитель для стыковки Системы 3000 к Системе 8000.
| Тип | Длина (мм) | Вес (кг) | |
Код продукта |
| 3179 WH | - | - | 10/1 | 38046 |
| 3179 RD | - | - | 10/1 | 38048 |
| 3179 BK | - | - | 10/1 | 38049 |
|
